Equipamentos Científico

Geofísica


Saiba mais sobre a Geofísica

Ficha técnica:





Frequências de operação

120 / 38 kHz (Transmissão simultânea)

Profundidade máxima

150 m / 350 m

Ângulo do feixe

7° / 11°

Potência de transmissão máxima

222 dB / 225 dB

Tipos de pulso

FM (Chirp) e CW

Taxa de aquisição máxima

40 Hz







Ficha técnica:

Frequências de operação

105 kHz ± 10 kHz (“100 kHz”) / 390 kHz ± 20 kHz (“500 kHz”)

Comprimento do pulso

0,1 / 0,01 ms

Potência de transmissão

228 / 222 dB re 1 µPa @ 1 m

Varreduras

25-600 m / 25-150 m

Profundidade máxima de operação

600 m

Largura horizontal do feixe

1,2° / 0,5°

Largura vertical do feixe

50°

Resolução across-track

8 cm / 2 cm

Formato de arquivo

JSF (proprietário) e XTF

Programa de aquisição

Edgetech Discover





Ficha técnica:



Fonte

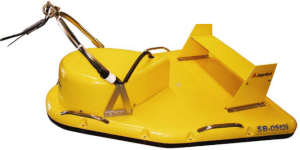

Tow-fish 512i

Tipo de pulso

Full spectrum Chirp FM

Frequência de transmissão

0,5 a 12 kHZ

Potência de transmissão

212 dB re 1 µPa @ 1 m

Formato do arquivo

JSF (proprietário) e SEG-Y

Profundidade máxima de reboque

300 m

Profundidade máxima de operação

800 m @ 100% da potência

Comprimento de pulso

5 – 20 ms

Tipos de pulso

0.5–8.0 kHz/5 ms FM

0.5–2.7 kHz/40 ms WB

0.5–6.0 kHz/20 ms WB

0.5–4.5 kHz/50 ms FM

0.5–6.0 kHz/9 ms FM

0.5–6.0 kHz/18 ms FM

0.5–7.2 kHz/30 ms FM

0.7–12.0 kHz/20 ms FM

2.0–12.0 kHz/20 ms FM

Resolução vertical

19 cm (1–5.0 kHz)

12 cm (1.5–7.5 kHz)

8 cm (2–12 kHz)

Ângulo do feixe

41°, 0.5–5 kHz

32°, 1–6 kHz

24°, 1.5–7.5 kHz

16°, 2–12 kHz



Ficha técnica:



Fonte

TR109

Tipo de pulso

Full spectrum
Chirp FM

Frequência de
transmissão

3,5 kHz

Profundidade
máxima de operação

120 m

Formato do
arquivo

ODC
(proprietário) com conversão para SEG-Y

Resolução
vertical

8 cm

Taxa de
aquisição máxima

20 Hz



 Ficha técnica:



Fonte

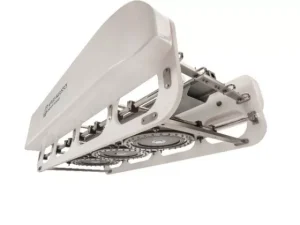

Applied Acoustics S-Boom System

Transmissão

(3) Placas boomer AA 252

Potência de transmissão

222dB re 1μPa @ 1 m (1000J)

Peso

120 kg (Catamarã + Placas)

Cabo de reboque

75 m

Voltagem de operação

3600 – 4000 Vdc

Taxa de tiro máxima

3 Hz @ 1250J

Assinatura típica

Hidrofones

Geometrics Micro Eel Streamer

Seção ativa

12 canais

Hidrofones por grupo

1-4

Intervalo entre hidrofones

1,562 m

Resposta de frequência

10 Hz to 10,000 Hz ± 1.0 dB.

Sensibilidade

-196 dB re 1 V/1 μPa

Profundidade máxima de reboque

30 ±5 m.

Pré-amplificador

Ultra-low noise differential 6 dB

Alimentação

±12V

Sismógrafo

Geometrics Geode

Range dinâmico

144 dB

Largura da banda

1.75 Hz a 20 kHz.

Ganhos de pré-amplificação

24 dB

Filtro Anti-Alias

-3 dB @ 83% da frequência de Nyquist




Ficha técnica:

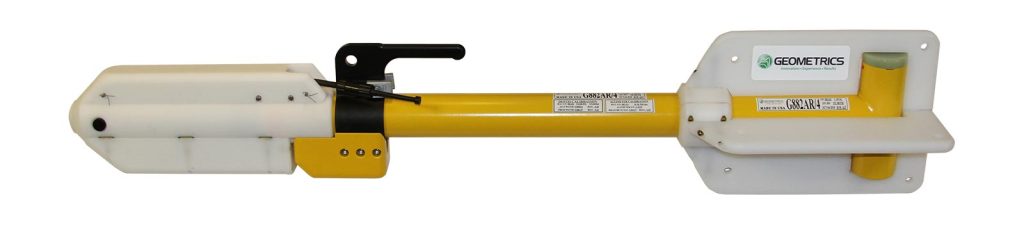

Princípio de operação

Vapor de Césio

Espectro de medição

20.000 a 100.00 nT

Ruído

< 0,004 nT

Taxa de aquisição máxima

20 Hz

Profundidade máxima de reboque

2700 m

Cabo de reboque

150 m

Temperatura de operação

-35°C a +50°C
